Os sensores de vibração monitoram e protegem ativos importantes
Introdução aos sensores de vibração da Cattron
Os sensores de vibração avançados da Cattron são projetados para o monitoramento preciso de ativos, maior confiabilidade e planejamento proativo de manutenção. Esses sensores fornecem percepções precisas e em tempo real sobre a saúde do maquinário, permitindo estratégias de manutenção preditiva para evitar paradas inesperadas.
- Sensor de velocidade (nº 503-2000-55): Mede a vibração em polegadas por segundo (ips). É ideal para avaliar o movimento geral do maquinário e detectar desgaste gradual, desequilíbrio, desalinhamento e montagens soltas em equipamentos rotativos.

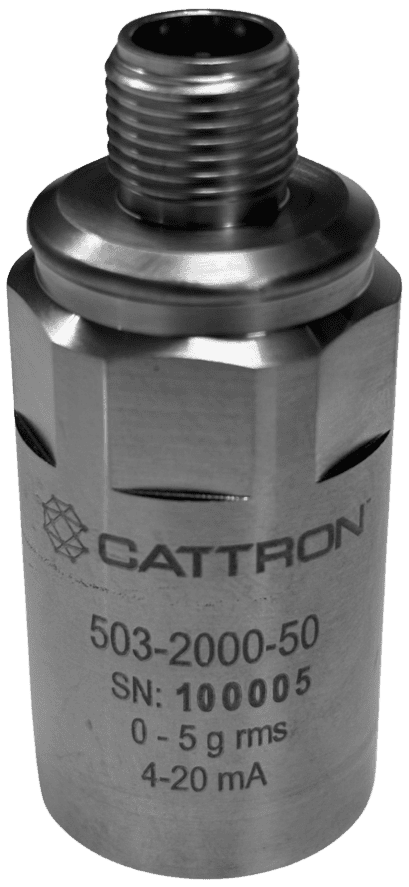

- Sensor de aceleração (nº 503-2000-50): Mede a vibração em unidades gravitacionais (g rms). É adequado para a detecção de vibrações de alta frequência, como impactos, cavitação, fadiga estrutural e falhas em rolamentos. É particularmente eficaz na fabricação industrial.
Ambos os sensores apresentam um sinal de saída padrão de 4-20 mA, garantindo uma integração perfeita com os painéis de controle de motor CANplus™ CP750-E ou CP1000 e os controladores DynaGen™ PRO600, 410 e 350 . Antes de integrar esses sensores, certifique-se de que o firmware do seu painel de controle esteja atualizado e verifique se há canais de entrada analógica adequados disponíveis.
Selecionando o sensor e o suporte corretos para sua aplicação
A seleção do sensor de vibração adequado depende muito dos seus objetivos específicos de monitoramento e da natureza da sua aplicação:
- Sensor de velocidade: Mais adequado para monitorar a integridade geral do equipamento, detectando padrões de desgaste de longo prazo, desalinhamento e folga em componentes rotativos.
- Sensor de aceleração: Ideal para aplicações que envolvem eventos de vibração rápida ou condições de alta frequência, como cavitação ou problemas relacionados a impacto. Os setores que dependem de equipamentos críticos de alta velocidade são os que mais se beneficiam dos sensores de aceleração.
Tabela de comparação de sensores
| Tipo de sensor | Unidade de medição | Uso ideal | Aplicações típicas |
|---|---|---|---|
| Sensor de velocidade | Polegadas por segundo (ips) | Integridade geral da máquina, detecção de desgaste gradual | Máquinas rotativas, problemas de alinhamento, fixações soltas |
| Sensor de aceleração | g rms | Vibrações de alta frequência, detecção de impacto | Cavitação, degradação de rolamentos, detecção de estresse estrutural |
Escolha da solução de montagem adequada
A coleta precisa de dados de vibração depende significativamente da montagem adequada do sensor. A montagem incorreta pode comprometer a precisão dos dados, a sensibilidade e a eficácia geral. Os sensores da Cattron oferecem várias opções de montagem para atender a diversos ambientes de instalação:
- Montagem em pino: Essa montagem oferece sensibilidade e confiabilidade máximas. Requer perfuração e rosqueamento no local da instalação para garantir uma conexão mecânica segura e a mais alta precisão de dados. A montagem em pino é a montagem padrão oferecida na compra de um sensor Cattron.
- Montagem adesiva: Proporciona um equilíbrio eficaz entre facilidade de instalação e sensibilidade, adequado quando a perfuração não é prática ou possível.
- Montagem magnética: Essa é a solução de montagem mais rápida e fácil, ideal para monitoramento temporário ou situações em que o reposicionamento é frequente. É menos sensível do que outros métodos de montagem.
Integração do sensor de vibração em seu painel
Configuração do painel CP750-E ou CP1000
Siga estas etapas simples para integrar os sensores de vibração ao seu painel de controle de motor CP750-E ou CP1000:
- Conecte o sensor: Conecte a saída de 4-20 mA do sensor à entrada analógica do painel de controle usando um cabo Cattron M12 compatível.
- Configurar parâmetros do sensor: Selecione o tipo de sensor na interface do painel e configure as unidades de medição de acordo.
- Definir limites de alarme: Defina os limites com base nas condições de monitoramento recomendadas ou em critérios operacionais específicos.
- Ativar aprendizado de máquina (opcional): Usando recursos integrados de aprendizado de máquina, o painel de controle pode determinar automaticamente os níveis ideais de aviso. O processo de aprendizado geralmente é concluído em 10 minutos.
Resumo
As organizações podem melhorar significativamente a proteção de ativos, minimizar o tempo de inatividade operacional e aprimorar os resultados da manutenção preditiva selecionando o sensor de vibração Cattron apropriado, aplicando métodos de montagem adequados e integrando-os corretamente aos painéis de controle de motor CP750-E ou CP1000. Os sensores de vibração da Cattron oferecem a precisão, a flexibilidade e a confiabilidade necessárias para um gerenciamento de ativos eficaz e proativo.
