Od panelu k cloudu: Integrované řízení motorů pro mobilní zařízení

Propojení lokálního ovládání, bezdrátového dálkového monitorování a ovládání a monitorování založeného na cloudu do jednoho přizpůsobivého ekosystému.

Výrobci mobilních zařízení často potřebují více než jen samostatný panel pro ovládání motoru. Mnoho mobilních strojů vyžaduje během běžného provozu lokální bezdrátové dálkové ovládání, dálkové monitorování a řízení prostřednictvím mobilní sítě. Mnoho mobilních strojů je vybaveno hydraulickými agregáty, čerpadly na beton, generátory, kompresory nebo doprovodným příslušenstvím, zjednodušeným zapojením a přístupem k provozním údajům i mimo staveniště. Integrace těchto funkcí do jediné řídicí architektury může snížit technickou složitost a zároveň poskytnout obsluze a týmům správy vozového parku užitečnější způsoby interakce se zařízením.

Výzva v oblasti integrovaného dálkového ovládání

Mobilní zařízení poháněná motory jsou stále sofistikovanější. Od výrobců originálního vybavení (OEM) se očekává, že budou dodávat stroje, které se snadněji ovládají, jsou bezpečnější, spolehlivější a lépe propojené – a to při současném udržování vývojových nákladů pod kontrolou a zkracování doby uvedení na trh.

Ovládací systém stroje se však často skládá z několika nezávislých komponentů od různých dodavatelů. Ovládací systémy motoru, rádiové dálkové ovládání, hydraulické funkce, displeje, senzory, vstupně-výstupní moduly a telematika mohou být vybírány samostatně a integrovány až v pozdější fázi vývoje stroje.

Tento přístup může pro výrobce originálního vybavení (OEM) představovat značné výzvy:

  • Více dodavatelů a více míst odpovědnosti
  • Zvýšená složitost kabeláže a systému
  • Zvýšená složitost kabeláže a systému
  • Více ovládacích rozhraní
  • Složitá a časově náročná integrace systémů
  • Opakované inženýrské a konfigurační práce
  • Omezená standardizace mezi jednotlivými modely strojů
  • Vyšší riziko problémů s komunikací a kompatibilitou
  • Složitější řešení problémů a servis v terénu
  • Omezený přehled o provozu stroje poté, co opustí továrnu nebo pronajímatelský park
  • Problémy s přidáváním nových funkcí bez nutnosti přepracování stávajících systémů

Pro výrobce OEM, kteří vyrábějí více modelů strojů nebo jejich variant, se tyto výzvy mohou rychle znásobit.

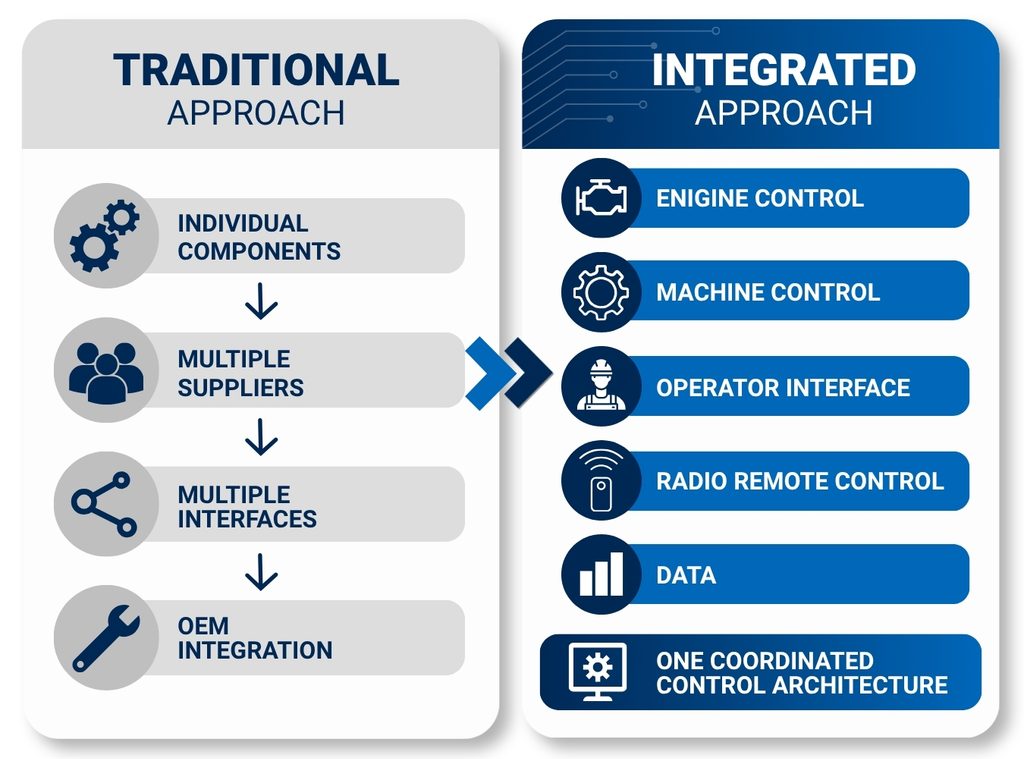

Integrovaný přístup k řízení motoru

Cattron spojuje ovládací panel, rozhraní pro dálkové ovládání, kabelové svazky, vstupy a výstupy (I/O) a telemetrii do ucelené architektury typu „plug-and-play“. Každá vrstva systému má svou specifickou funkci, avšak jednotlivé komponenty jsou navrženy, nakonfigurovány a otestovány tak, aby fungovaly jako jedna jednotná řídicí platforma. Tím se eliminuje složitost integrace nezávislých komponent od různých dodavatelů a výrobcům OEM se otevírá efektivnější cesta od návrhu stroje přes výrobu až po podporu v terénu.

  • Řízení motoru–Řídicí jednotka DynaGen™řídí spouštění, zastavování a otáčky motoru, zároveň zobrazuje provozní údaje a zajišťuje ochranu motoru.
  • Místní kabelové dálkové ovládání– Napodobovací panel dokáže reprodukovat základní funkce místního panelu na druhém pevném místě vzdáleném až 300 stop.
  • Rádiové dálkové ovládání–Řešení rádiového dálkového ovládání Tyro™umožňuje přenosné ovládání motorů a strojů. Rádiová dálková ovládání jsou k dispozici také jako řešení navržená na míru, která splňují konkrétní požadavky zákazníků a jsou vybavena rozhraním IO.
  • Integrace se strojem– Předem nakonfigurované kabelové svazky pro motor a stroj propojují ovládací panel, motor, servopohon, přijímač a příslušenství, čímž se snižuje rozsah kabeláže prováděné na místě a zkracuje se doba nastavení.
  • Telemetrie –Zařízení pro dálkové monitorováníMessenger odesílá informace o motoru a zařízení nacloudovou platformu RemoteIQ™, čímž umožňuje vzdálený přehled o stavu, výkonu a využití zařízení.

Osvědčený integrovaný řídicí systém

Cattron spojuje ovládací panel, rozhraní pro dálkové ovládání, kabelové svazky, vstupy a výstupy (I/O) a telemetrii do ucelené architektury typu „plug-and-play“. Každá vrstva systému má svou specifickou funkci, avšak jednotlivé komponenty jsou navrženy, nakonfigurovány a otestovány tak, aby fungovaly jako jedna jednotná řídicí platforma. Tím se eliminuje složitost integrace nezávislých komponent od různých dodavatelů a výrobcům OEM se otevírá efektivnější cesta od návrhu stroje přes výrobu až po podporu v terénu.

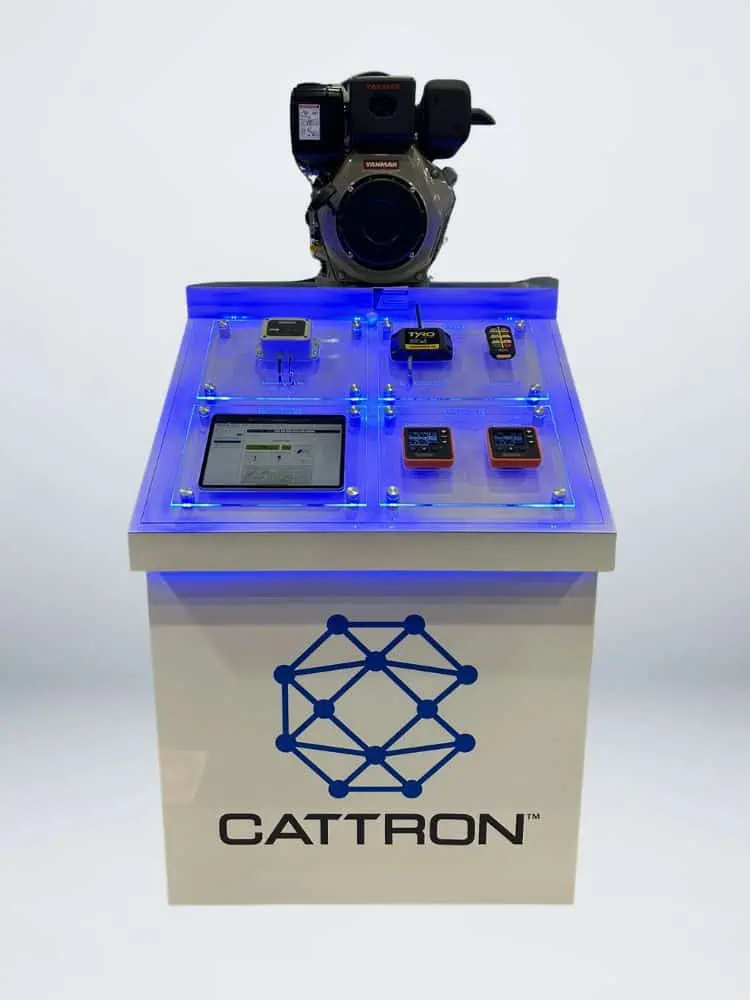

Ukázka založená na motoru Yanmar L100 demonstruje kompletní řídicí cestu. Místní panel DynaGen 200 ovládá spouštění, zastavování a otáčky motoru. Simulační panel duplikuje klíčové funkce na druhém pevném místě.

A Tyro Musca 2S rozšiřuje možnosti ovládání i mimo ovládací panel. Pomocí dálkového ovladače může obsluha spustit nebo zastavit motor a zvýšit či snížit jeho otáčky. Stejné rozhraní lze nakonfigurovat pro příkazy specifické pro daný stroj, jako je zapnutí/vypnutí čerpadla, jízda vpřed/vzad, nastavení hlasitosti, ovládání elektrické spojky nebo osvětlení.

U motorů s mechanickým řízením může řídicí systém ovládat servopohon připojený k palivovému rozvaděči motoru. V rámci demonstrace příkaz ke zvýšení otáček posune servopohon směrem k poloze pro maximální otáčky. Příkaz ke snížení otáček jej vrátí zpět do polohy pro nižší otáčky. To výrobcům originálního vybavení (OEM) umožňuje doplnit mechanický motor o elektronické řízení a bezdrátové ovládání škrticí klapky.

Messenger Lite se integruje s panelem DynaGen 200 a odesílá informace do cloudovou platformu RemoteIQ . Jakmile motor přejde do simulovaného provozního režimu, jsou informace o stavu zařízení dostupné na jakémkoli mobilním zařízení, čímž se místní ovládání rozšiřuje o vzdálený přehled o vozovém parku.

Výhody dálkového ovládání pro výrobce originálního vybavení (OEM) a provozovatele zařízení

Jednodušší integrace. Předem nakonfigurovanékabelové svazky a konstrukce připravená k montáži do panelu snižují složitost zapojení a pomáhají zkrátit dobu instalace a uvedení do provozu

Flexibilní řízení stroje. Tatoarchitektura podporuje jak elektronicky, tak mechanicky řízené motory, stejně jako funkce specifické pro danou aplikaci, které přesahují rámec samotného motoru.

Mobilita obsluhy. Bezdrátovéovládání umožňuje obsluze vybrat si místo s lepším výhledem na zařízení a pracovní prostor, přičemž si zachovává kontrolu nad základními funkcemi.

Jednotná rozhraní. Lokální, mimická a rádiová ovládací zařízení lze nakonfigurovat podle stejné provozní logiky, čímž se zajistí intuitivnější ovládání napříč všemi ovládacími body.

Vzdálený přehled o stavu zařízení.Informace uložené v cloudumohou správcům vozového parku a servisním týmům pomoci sledovat stav zařízení, výkon motoru a jeho využití, aniž by museli být fyzicky přítomni u stroje.

Určeno pro různé motory a oblasti použití

Ačkoli je v rámci této ukázky použit motor Yanmar L100, daná architektura podporuje širokou škálu značek motorů a mobilních zařízení. Řada řídicích jednotek DynaGen dokáže splnit různé požadavky na řízení motorů. Bezdrátové vysílače a přijímače Tyro lze volit podle požadovaných funkcí stroje, zpětné vazby a okolních podmínek.

Stejný přístup „od panelu k cloudu“ lze přizpůsobit pro čerpadla, hydraulické agregáty, mobilní dopravníky, zemědělské stroje, stavební stroje, pronajímané stroje a další zařízení poháněná motorem. Konečná konfigurace závisí na rozhraní motoru, funkcích stroje, prostředí a požadavcích na monitorování.

Kompletní systém namísto samostatných komponentů

V tom spočívá základní výhoda integrované řídicí strategie: systém je od samého počátku navržen tak, aby fungoval jako celek, a není sestavován a integrován až dodatečně.

Podívejte se, jak systém funguje.Shlédněte ukázku integrovaného řízení motoru.Kontaktujte společnost Cattron a projednejte s ní možnosti integrovaného systému pro vaše mobilní stroje.
